FUNCIÓN DEL COMPLEJO

El complejo de recepción/transmisión terrestre NKP-R está destinado a su explotación como complejo de recepción/transmisión, que garantiza la recepción de los datos de vehículos espaciales de teledetección desde la Tierra, el procesamiento de la información y el intercambio de datos a través de un satélite relay con el fin de garantizar a los usuarios datos operacionales del control desde el espacio de la superficie terrestre.

COMPOSICIÓN DEL COMPLEJO

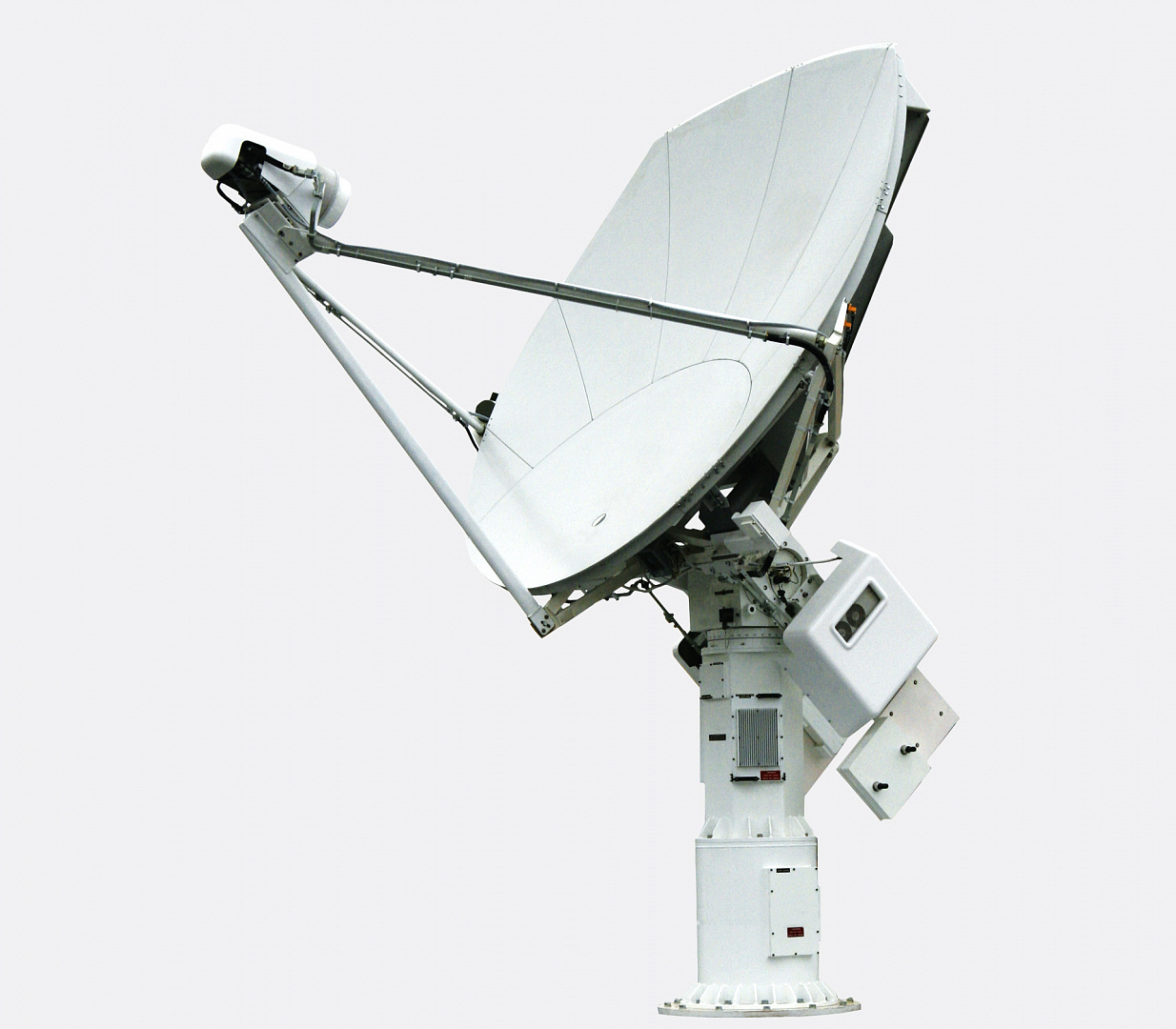

  • complejo de antenas receptoras y transmisoras - se coloca estacionariamente en estructuras de soporte (bajo una cobertura radiotransparente - si es necesario)

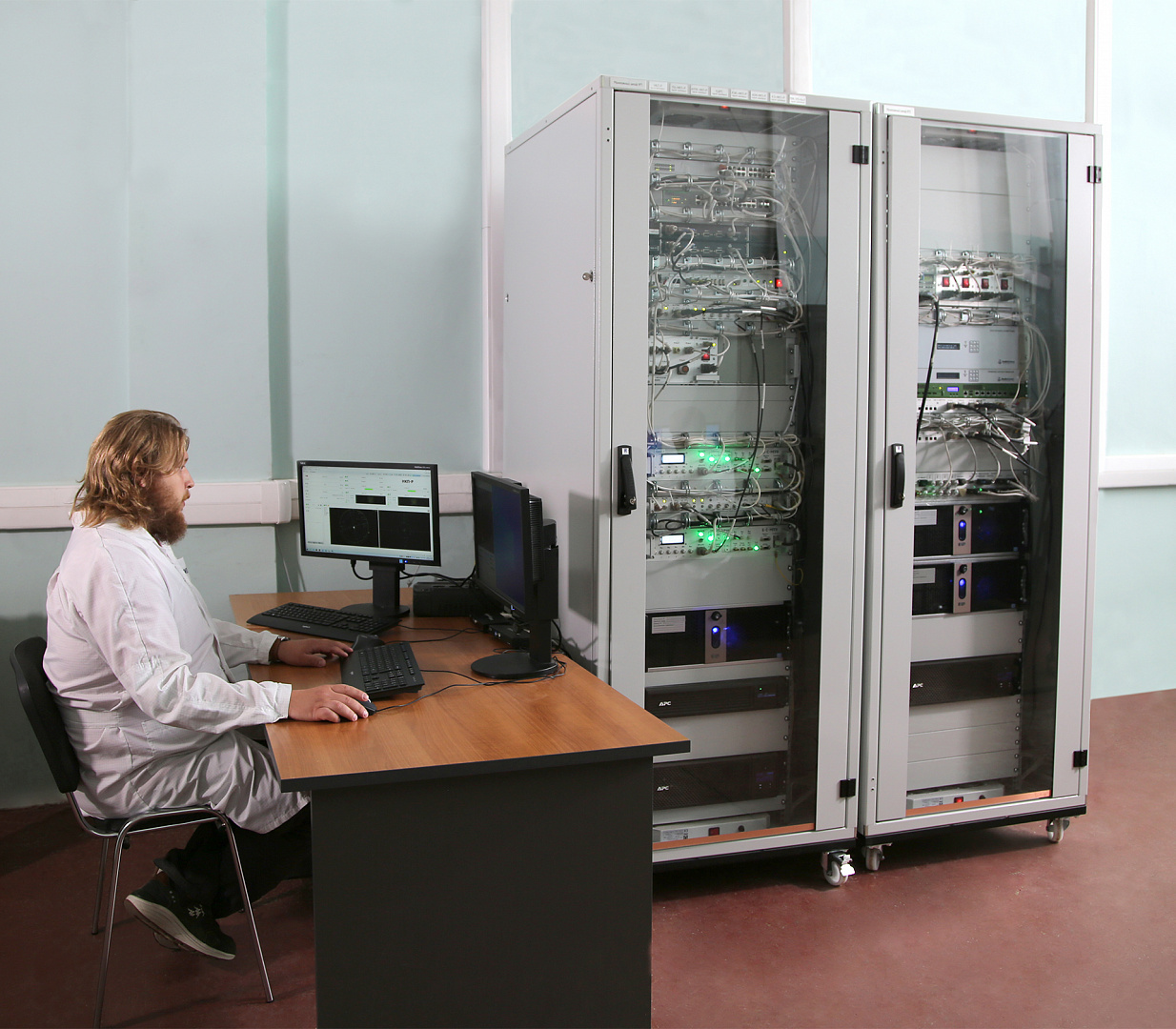

  • los medios técnicos e informáticos para el control, recepción y registro de la información se ubican en locales preparados

SPECIFICATIONS of the COMPLEX

PARÁMETROS
Reflector, D, m
3.0×3.8 offset
Rango de ángulos de trabajo de orientación, grad
por azimut
± 270°
in elevation
desde 0 hasta 180
tilt azimuth
No menos de ±180
Banda de frecuencias aceptadas, GHz
BANDA -X
7.7–8.4
BANDA-L
1.6–1.7
BANDA-Kz
11–13.6 / 14.7–15.2
Tipo de modulación de la señal recibida
BPSK, QPSK, OQPSK, 8PSK, 16QAM, 16APSK
Ganancia de amplificación, dB
BANDA -X
45
BANDA-L
36
BANDA-Kz
49/47

CONDICIONES DE EXPLOTACIÓN

Temperatura del aire, °С
desde -40 hasta +50
Potencia de consumo, kW
no más de 7
Máxima velocidad de trabajo del flujo de viento (colocación bajo el dispositivo de radio recepción), m/s hasta 50
hasta 50
